2018年-2019年,由济南市自然资源和规划局组织,由我司实施,完成了济南市地质钻孔资料数据库建设工作,调查收集整理济南市除莱芜区、钢城区外其它8区2县的4万个钻孔的钻孔资料,建成济南市地质钻孔资料综合管理信息系统,促进了济南市地质钻孔资料信息化、集成化进程,提高了地质钻孔资料利用效率和服务水平。
本项目作为济南市地质钻孔资料数据库建设项目的后续工作,计划在前期工作的基础上,扩大工作区范围,进一步调查收集整合钻孔资料,进行典型地质钻孔标准化,开展钻孔资料应用研究。
需求痛点
1、全区钻孔数据资源有待进一步融合更新:
已建成的济南市地质钻孔数据管理应用服务平台(一期)初步实现了区域地质钻孔资料的电子化与集群化表达,但钻孔主要集中于济南市中心城区,未收集莱芜区、钢城区钻孔资料,其他地区尚有大量钻孔资料待挖掘入库,有待融合更新,各类型数据汇聚的丰富性以及现势性有待进一步提高,远不能满足各项业务的应用需求。因此需要进一步更新和丰富平台数据资源,保证数据的完整性和时效性。
2、平台易用性以及灵活性有待进一步提升:
已建成济南市地质钻孔数据管理应用服务平台具备数据处理、管理、统计等能力,随着应用的不断深化,原平台已不能满足时代的需求。因此需要优化原信息系统平台功能架构,打造简单易用、灵活实用的平台,有效支撑钻孔研究和数字政府改革。
3、二三维一体化展示有待进一步挖掘:

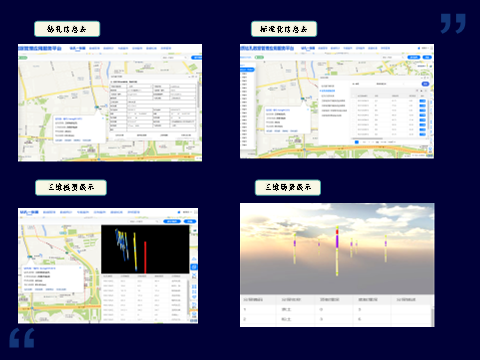

原始资料的二维数据,分层标准不统一,数字建模难以直接使用。因此进一步调研地质钻孔资料持有情况及用户需求,全济南市补充1万个地质钻孔的原始资料入库,并选取典型钻孔进行钻孔资料的标准化处理,实现钻孔结构二维到三维的展现。
建设成效
1.提供全要素时空数据融合服务“一站式”支撑
通过法制、机制、标准建设,全面集成不同层次、不同类别、不同行业的海量、异构的地质钻孔资料信息,把分散、孤立的钻孔资料统一汇集,实现集群管理和统一服务。
2.构建灵活的数据资源动态更新与应用机制

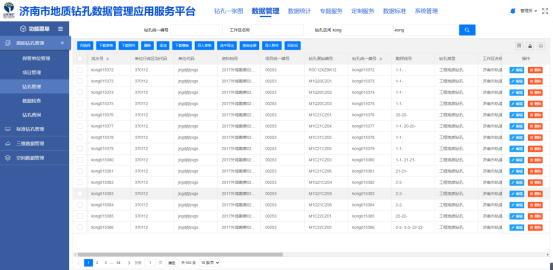

本期项目通过对门户进行优化升级,对服务效率进行了扩容,并通过与空间数据管理系统的地图服务、接口服务进行对接,在数据管理中对外提供统一、标准的服务接口和调用方式,提供更加灵活、便捷的数据资源动态更新与应用机制,实现对钻孔数据汇集至应用的全流程管理。

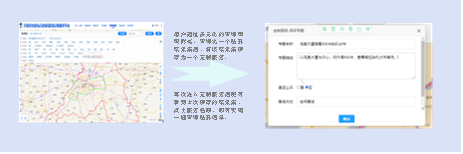

3.灵活创建基于微件的快速定制服务
将平台功能进行封装、微件化,用户可根据自己的需求,在无任何硬件、软件环境投入下根据需求搭建简单的业务系统应用,满足快速定制的需求,提高作业人员的工作效率。
4. 打造基于地质钻孔特色的专题服务
钻孔专题应用研究选择济南有条件、有需求的区域进行试点研究,从地质钻孔资料服务于重大工程勘察、轨道交通、新区建设、应急处置四方面展开,探索钻孔资料为项目选址、规划、建设、其它项目成果应用等不同阶段提供的数据服务。
(1)轨道交通

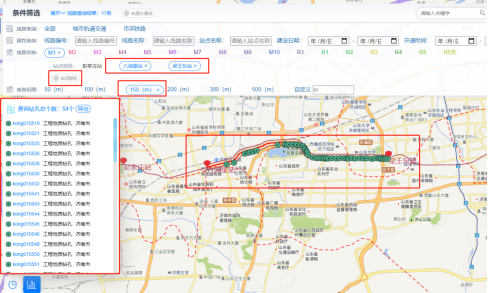

以济南市轨道交通线网基础数据为基础,通过多重查询方式,实现基于单条轨道交通线自定义外扩范围、站点、站间自定义范围钻孔的查询服务。

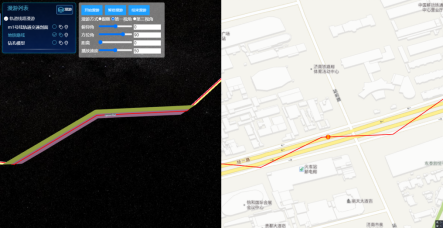

基于天地图(二维)和轨道剖面(三维)实现轨道线路的二三维联动漫游,采用上下分屏或左右分屏的方式进行展示,通过设置漫游的参数,调节漫游的整体效果。在三维场景查看地层岩性变化情况。剖面上方悬浮重大建筑名称、街道名称等信息,在三维场景中展示路线所经区域,并加入岩溶水水位面、初见水位面等信息,可把握轨道路线水位的整体变化,形象展示地铁建设与泉水保护的关系。
(2)新区规划
基于新区规划相关业务,系统可提供多种钻孔数据服务,通过录入工作区范围、输入工作区坐标等方式,及时有效的提供钻孔数据服务。建立起步区(大桥、崔寨、太平、孙耿)三维钻孔模型、济阳煤矿三维地质模型,并集成至三维场景,实现三维场景下移动、旋转、翻转、复位、透明度调节、视角设置等功能。
(3) 应急处置

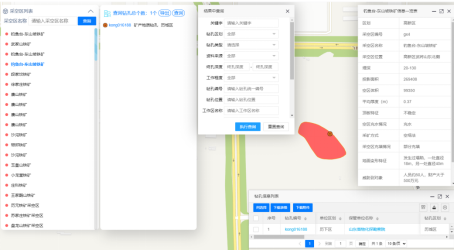

收集整理济南市范围内地质灾害数据进行入库,对地质灾害点的灾情信息和处置信息进行全流程综合管理,提高地质数据集成应用,推动政府和相关职能部门地质灾害防治智能化发展。

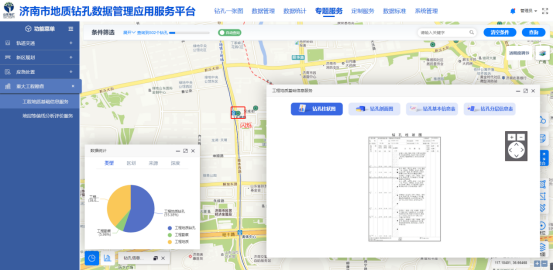

(4) 重大工程勘察

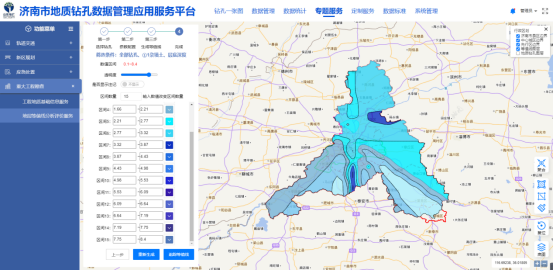

通过整合地质资料,为了解城市现状,挖掘地质结构等专业领域提供信息支撑。为城市规划、建设和管理,如:工程选址、地层等值线分析评价等提供有效依据。

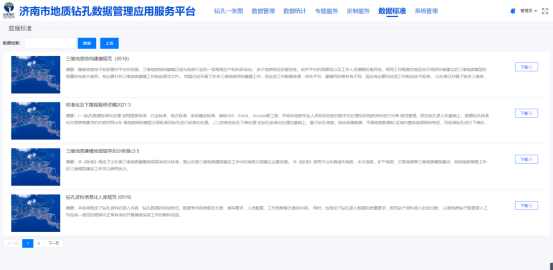

5. 建立标准数据规范资料库
基于原系统已有的数据标准模块,进行二次开发,增加数据标准管理功能,实现对已收集标准的自定义添加、删除、编辑、下载等功能。
此次济南市地质钻孔数据管理应用服务平台的优化升级集成了济南市各行业全时期地质钻孔资料,极大地提升了钻孔数据的搜索、展示、共享等服务能力,及时有效地满足政府部门、行业用户、社会公众等各类用户对地质钻孔信息的多元需求,减少了重复工作的资金浪费,对社会经济发展和找矿突破战略行动具有重要作用。
