项目概况

根据“山水林田湖草项目实施方案”，本项目属于“泰山区域山水林田湖生态保护修复工程--地质环境类工程--济南市星河北铁矿矿山采空区综合治理工程”。研究区位于济南市历下区花园路与农干院路交口西北侧，坐标为东经117°05′7.24″~117°05′11.38″，北纬36°41′24.76″~36°41′28.51″。

利用MAPGIS建立星河北铁矿三维地质结构模型，模拟采空区与岩层的分布,同时建立钻孔模型。将大量地质信息整合在模型当中，展示的方式不局限于钻孔柱状图、剖面图等形式，表现的方式更加直观，完整展示地下地质和采空区治理情况，并可任意选择一层地质查看，任意剖面切割。

项目建设

一、数据库建设

数据库建设是重中之重，组织人员对纸质原始勘察资料通过扫描、矢量化、编辑、录入等方式进行数字化。对于数字化后的数据由专人进行质量检查，对数字化后的地质资料分类进行数据的编辑整理、格式化、转换、概括等处理，形成统一地理坐标、信息分类与标准化编码、标准化格式。

最后由数据库维护人员利用系统工具软件对地质图、表格数据、地质文档资料进行入库。

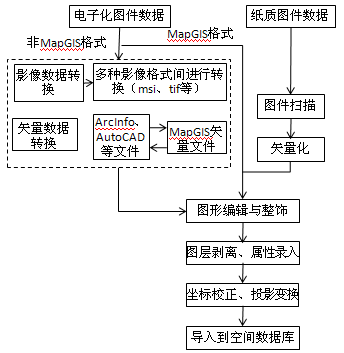

空间数据录入流程

二、三维地质建模

地质建模是在将地质，测井，地球物理资料和各种解释结果或者概念模型进行综合分析的基础上，利用计算机图形技术，生成的三维定量随机模型。

三、模型分析应用

模型拾取：选取模型拾取功能，可在三维模型点击任意地层后可提取该地层的相关模型属性信息，所能提取到的地层属性包括地层编码、岩性、地层描述等。

模型爆炸：模型爆炸后可以方便地看出整个模型中各地层的分布、厚度和缺失等情况。

模型切割：可以对三维地质模型进行任意切割，从而可从不同方位观察地层分布变化特征。可根据需要设置需要进行剖切的面（可以平面切割，也可以进行折线剖面切割）。

剖面相交采空区
