项目概况

加强城市地质工作是落实党中央、国务院战略部署的重要措施，是优化城市空间结构、扩展城市地下空间的必然要求，是建设美丽城市、提高城市宜居水平的迫切需求，是建设“智慧城市”的重要支撑。因此，滨州市开展城市地质三维建模工作，从而能更清晰地描述各种地质信息、待定区域岩性或某一区域地层的厚度等，直观有效地表达各种地质现象间的拓扑关系，如地层的接触方式等。大大加快专业技术人员对地质现象的认识，提高工作效率。从而服务滨州市开发建设，推动优势地质资源绿色开发，培育新产业，加强滨州市地质与地下空间探测科技创新。

项目内容

滨州市中心城区开展三维可视化地质结构建模工作，建模总面积210km2，本次重点工作区布置钻探孔35个（每孔深度100m），结合所收集钻孔资料，共计选取其中445个深度较大的钻孔用于构建工程地质模型、水文地质模型和钻孔模型等三维模型。

滨州市中心城区涉及的钻孔资料种类众多，资料的详实和可靠程度也不相同，在进行三维可视化地质结构建模前，首先对这些资料进行分类整理，对能够用于地质三维建模的资料进行抽取，并选取其中能够用于层序地层分析、建立层序标准体系的钻孔。

建立标准层序体系后，对钻孔进行层序分层，建立时间与岩性等综合的地层界面。采用不规则三角网形成地层界面，并基于线性插值、克里金插值等插值算法对生成地层曲面进行平滑，再用这些层面数据生成地质体，建立三维可视化地质构造模型。

项目成果

1、标准化后钻孔资料数据库

2、二三维数据库（包含二维剖面数据、三维工程地质结构模型、三维水文地质结构模型、三维钻孔模型）

成果展示图

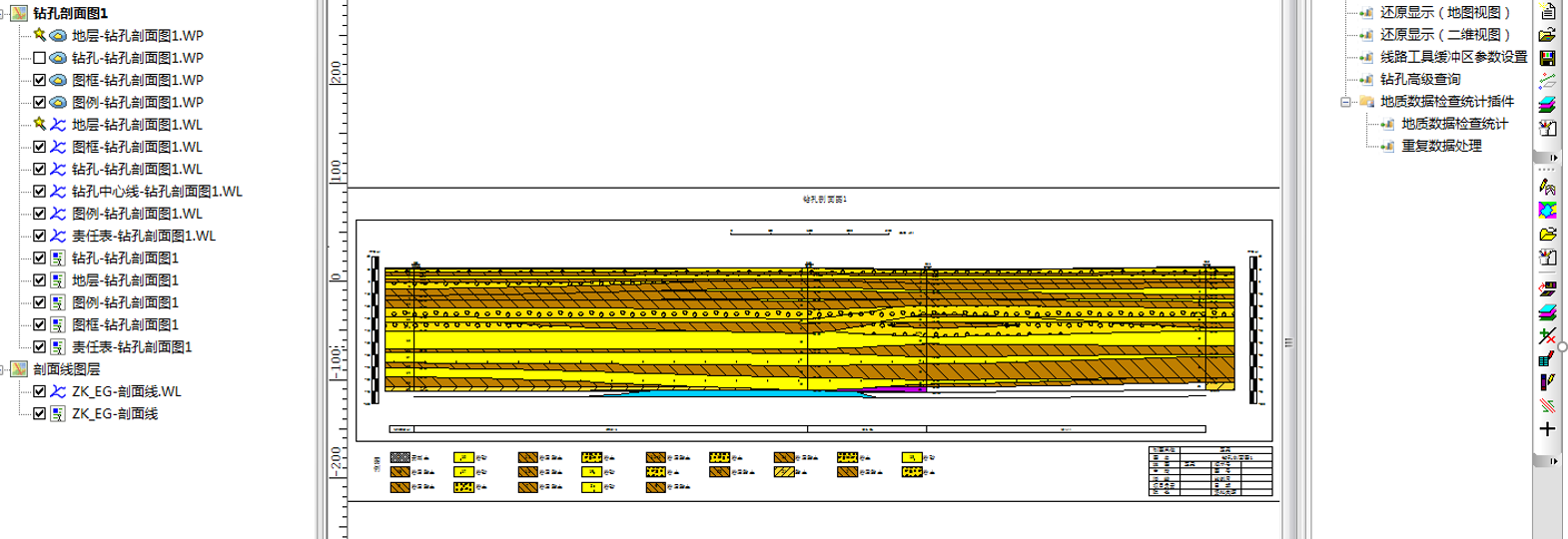

二维剖面成果图

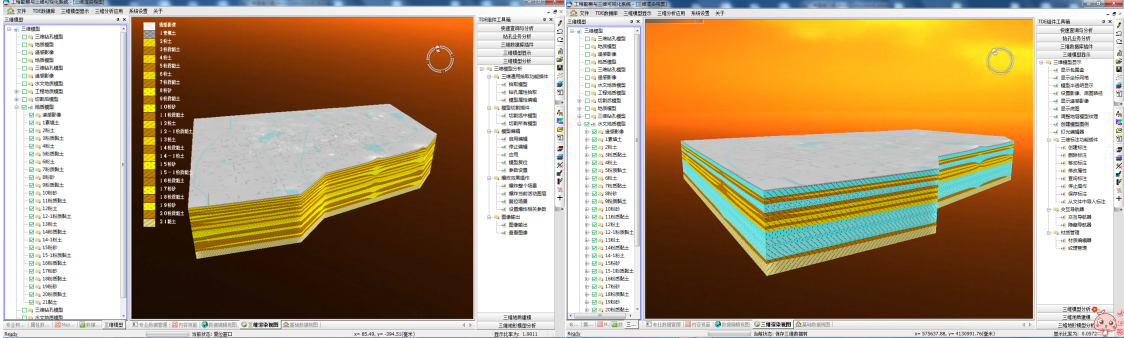

工程地质模型成果图                                 水文地质模型成果图
